FLASH锁死了这是为什么,有没有办法解锁。为什么会有类似下面这几种报错:
Read status value 0x0001 from symbol PRG_status(24x系列)
ADC Calibration not complete, check if device is unlocked and recalibrate.(2833x系列)
答:FLASH锁死是由于在FLASH中的密码部分写入了密码。如果在烧写的的过程中,受到干扰就有机会导致FLASH锁死,如果试了下面的方法,仍旧没有办法解锁,那么没只能够更换芯片。
在C2000烧写过程中(clear)–>erase–>(depletion)–>program–>verify。如果在Erase的时候,芯片因为强行断电,供电不稳定导致类似于强行断电的情况,时钟不稳定,那么FLASH中的密码段有可能成为随机值或全0。
1、确认一下是不是有程序放在FLASH的密码区(查看芯片的datasheet,比如2833x在0x33FFF8~0x33FFFF),如果是那么想办法得到.out中这里的数据,这就是密码、
2、断电,上电,用CCS–>memory看看FLASH区是不是全0,用GEL功能中的Code Security Module–>Unlock_CSM试试能不能解锁。
John Sun2:
我现在也遇到了有一批板件,总是莫名其妙锁死。根据您提的方法我查看了memory相应地址数据全是0,但是我用这个当密码还是不能解密。芯片是28034请问除了换芯片还有其他办法吗?因为坏的板件有点多。
FLASH锁死了这是为什么,有没有办法解锁。为什么会有类似下面这几种报错:
Read status value 0x0001 from symbol PRG_status(24x系列)
ADC Calibration not complete, check if device is unlocked and recalibrate.(2833x系列)
答:FLASH锁死是由于在FLASH中的密码部分写入了密码。如果在烧写的的过程中,受到干扰就有机会导致FLASH锁死,如果试了下面的方法,仍旧没有办法解锁,那么没只能够更换芯片。
在C2000烧写过程中(clear)–>erase–>(depletion)–>program–>verify。如果在Erase的时候,芯片因为强行断电,供电不稳定导致类似于强行断电的情况,时钟不稳定,那么FLASH中的密码段有可能成为随机值或全0。
1、确认一下是不是有程序放在FLASH的密码区(查看芯片的datasheet,比如2833x在0x33FFF8~0x33FFFF),如果是那么想办法得到.out中这里的数据,这就是密码、
2、断电,上电,用CCS–>memory看看FLASH区是不是全0,用GEL功能中的Code Security Module–>Unlock_CSM试试能不能解锁。
John Sun2:

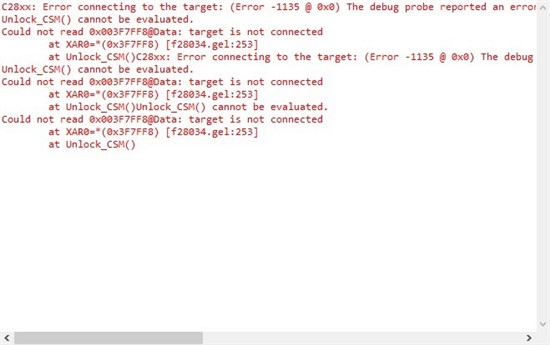

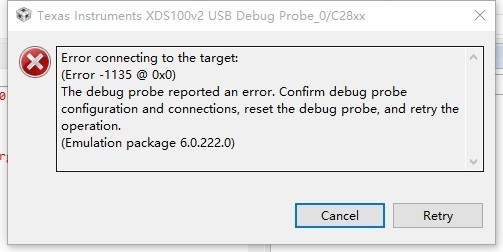

我把GPIO37/TD0口拉高,把GPIO34/COMP2OUT/ COMP3OUT口拉低, TRST口也拉低,用的ccs6.1 连接不上仿真器,您说的Unlock_CSM功能貌似在仿真器连不上的情况下也用不了。
