HDC1080: HDC1080使用过程中出现的异常现象求解!

 20250319HDC1080异常记录.docx

1. 控制：由FPGA GPIO输出控制信号SDA，SCL，电平标准为3V-LVTLL。
2. 时序：按手册要求，先按图10配置，再按图11读取温度/湿度。
3. 时序实际抓取波形存在2个问题：1）.write时ack信号有窄高峰，为什么？是否影响？2）.read数据时ack为高电平，sda线上读到的值一直不变，改变环境温度也不变，一直为FFFF，为什么？

 更具体信息在文档里，请求解答。

Vivian Gao：

感谢您对TI产品的关注！关于你的咨询，我们正在确认你的问题，稍后回复您。

,

Links：

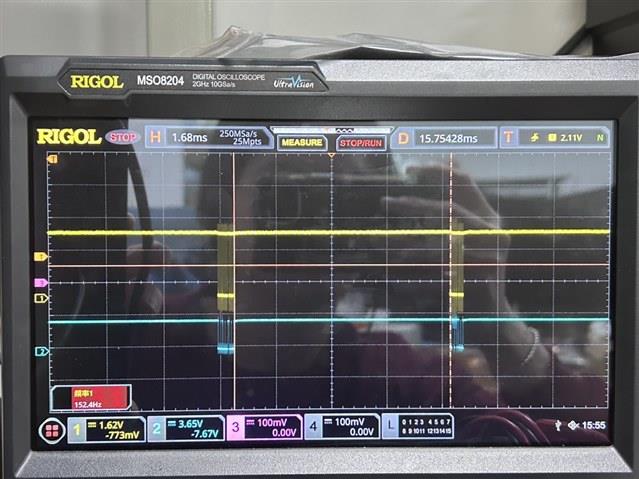

感谢您联系我们。 下面的示波器截图：

请帮助我了解这张图上的时间刻度是多少？ 对于14位分辨率、用户必须等待至少6.5ms 以便传感器完成温度和湿度采集。 我不确定这里的等待时间是否足够。 是否会对多个器件发生这种情况？
