F28377s程序烧写Flash问题

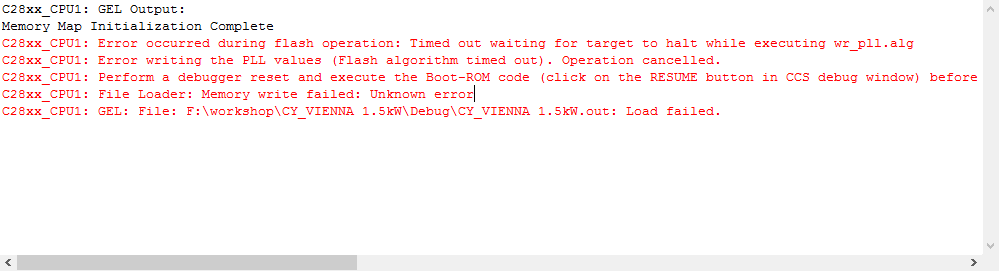

一个用了很多遍的程序，在新的dsp板子上烧写，程序调试烧写flash弄了一个小时都没有异常，然而当快搞定时出现了无法烧进Flash的问题，怀疑是否锁片。故障如图所示。发现依据第三行的RESUME button也就是正常运行时的run button是灰色的按不了。 dsp供电3.3V 和1.2V已检查无问题

user6013982：

回复 Green Deng:

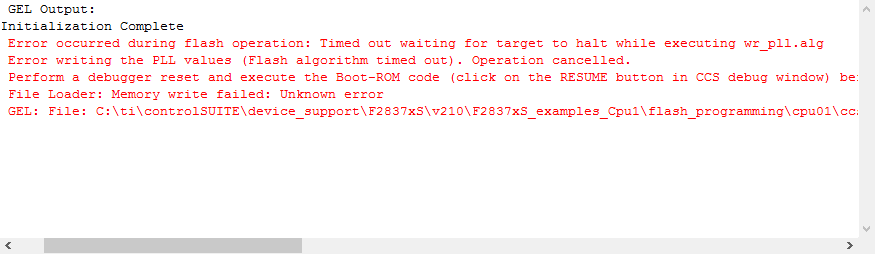

您好，我尝试了controlSUITE中的例程，选用在RAM中运行的程序可以正常烧进dsp中，选用在Flash运行中的程序则无法写入，错误与上午一致，如图：

然后检查了dsp芯片的时钟信号，发现20M晶振输出无输出波形，更换新的晶振也是如此。然后我尝试烧写RAM程序，发现卡在这一步中

一个用了很多遍的程序，在新的dsp板子上烧写，程序调试烧写flash弄了一个小时都没有异常，然而当快搞定时出现了无法烧进Flash的问题，怀疑是否锁片。故障如图所示。发现依据第三行的RESUME button也就是正常运行时的run button是灰色的按不了。 dsp供电3.3V 和1.2V已检查无问题

user6013982：

回复 Green Deng:

使用TI例程烧写Flash依旧有此问题

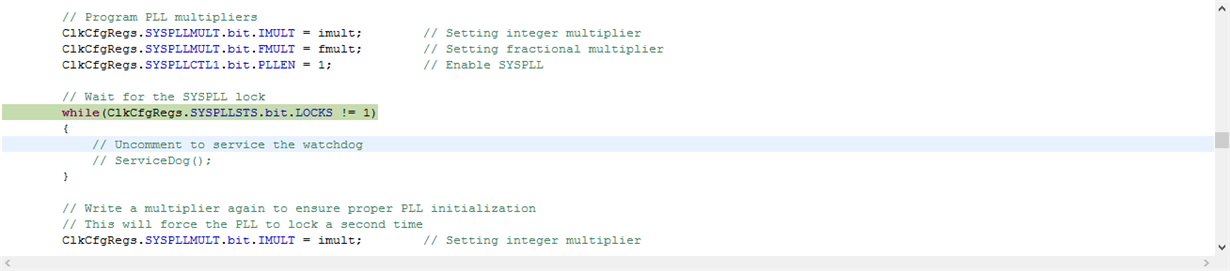

转用RAM烧写能烧写进去然而卡在这一步，更换晶振也无法解决

一个用了很多遍的程序，在新的dsp板子上烧写，程序调试烧写flash弄了一个小时都没有异常，然而当快搞定时出现了无法烧进Flash的问题，怀疑是否锁片。故障如图所示。发现依据第三行的RESUME button也就是正常运行时的run button是灰色的按不了。 dsp供电3.3V 和1.2V已检查无问题

Green Deng：

回复 user6013982:

原问题里面“程序调试烧写flash弄了一个小时都没有异常”，这期间是有操作过flash烧写吗？
“20M晶振输出无输出波形”应该是有问题的，这块板子之前有烧写成功的案例吗？建议先检查一下电路是否有问题，可以参考芯片手册的外接晶振电路图和controlSUITE中的原理图
