TI中文支持网各位大神好，我正在调试controlSUITE中的程序，遇到一些问题
1、在调试SVPWM模块中生成占空比模块SVGEN模块时，
Ta、Tb及Tc应该是占空比吧，为可以用示波器出波形呢，而且还是三个相位差为120°的波形？
2、进行相电压估算时，为什么会有这个计算公式？

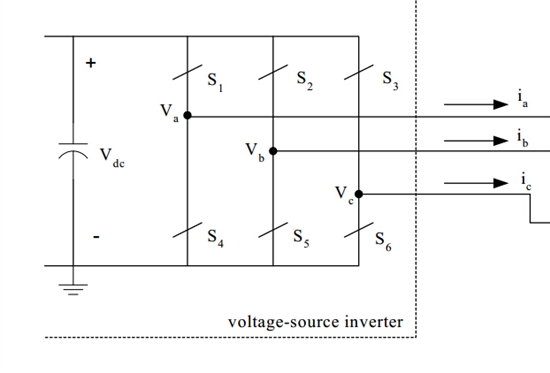

其中Va代表逆变器开关处的电压值，如下图所示
在程序中，S1,S2,S3为上桥臂开通的占空比，这个算法应该怎么解释呢？？？
非常感谢！！！
mangui zhang：
相位差应该是120度
相电压的等效值就是母线电压值*占空比
各位大神好，我正在调试controlSUITE中的程序，遇到一些问题
1、在调试SVPWM模块中生成占空比模块SVGEN模块时，
Ta、Tb及Tc应该是占空比吧，为可以用示波器出波形呢，而且还是三个相位差为120°的波形？
2、进行相电压估算时，为什么会有这个计算公式？
其中Va代表逆变器开关处的电压值，如下图所示
在程序中，S1,S2,S3为上桥臂开通的占空比，这个算法应该怎么解释呢？？？
非常感谢！！！
xu zhang11：
回复 mangui zhang:
谢谢您的回复，请问Ta Tb Tc的波形相位差为120°可以用理论解释一下吗？
非常感谢！！！
